Cipela za kotrljajuću vodilicu ili klizna vodeća papuča, koja se vrsta primjenjuje
Kratak odgovor je da an elevator Cipela za vođenje valjka bolje odgovara brzim putničkim dizalima u srednjim i visokim zgradama, dok klizna vodilica za dizalo je stiardni izbor za teretna dizala i putnička dizala manjih brzina. Obje pripadaju široj kategoriji tipova papuča za navođenje dizala, a ispravan odabir gotovo u potpunosti ovisi o brzini kabine, obrascu opterećenja i koliko je glatkoće vožnje zapravo potrebno zgradi.
Cipela za navođenje nalazi se između vodilice dizala i kabine ili protuutega, održavajući oboje kretanje striktno gore-dolje duž tračnice bez otklona, naginjanja ili ljuljanja tijekom putovanja. Ova pojedinačna komponenta ima izravan učinak na udobnost vožnje, trošenje tračnica i koliko pažnje treba održavati sustavu dizala tijekom njegovog životnog vijeka.
Kako vodeća cipela zapravo radi unutar osovine
Svaka papuča vodilice, bez obzira na vrstu, sastoji se od tri temeljna dijela: obloge papuče koja je u kontaktu s tračnicom, tijela vodilice po kojem se vozi i sjedišta papuče vodilice koje fiksira sklop na okvir automobila ili okvir protuutega. Na kliznim izvedbama, gornji dio također može nositi posudu za ulje koja dovodi mazivo između podstave cipele i površine tračnice, što smanjuje trenje i produljuje vijek trajanja podstave.
Osnovne komponente na prvi pogled
- Podstava cipele, habajuća površina koja je u izravnom kontaktu s vodilicom
- Tijelo vodilice, okomita čelična tračnica prolazi kroz osovinu
- Vodič za sjedalo cipele, nosač koji spaja cipelu s automobilom ili protuuteg
- Posuda za ulje, prisutna na kliznim tipovima za podmazivanje kontakta obloge i tračnice
Nakon što su ti dijelovi sastavljeni i poravnati, papuča za vođenje drži okvir automobila ograničen na jednu okomitu stazu, zbog čega je točnost poravnanja tijekom ugradnje važna jednako kao i kvaliteta materijala same papuče.

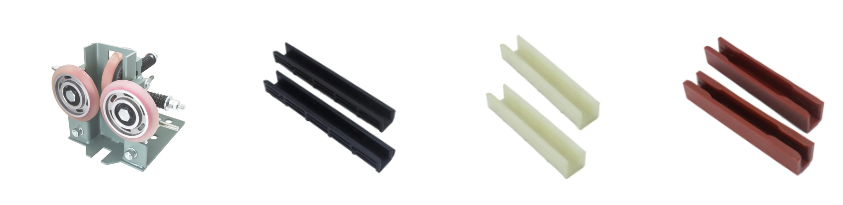

Struktura papuče valjkastog vodiča i gdje je najbolja
Cipela s valjkom za vodilicu zamjenjuje fiksnu kliznu oblogu sa setom rotirajućih kotača koji se kotrljaju duž površine vodilice umjesto da se vuku po njoj. Budući da se kontaktna točka kotrlja, a ne klizi, trenje naglo opada, što omogućuje automobilu da se kreće većim brzinama uz osjetno manje vibracija koje se prenose u kabinu.
Ovaj kotrljajući kontakt je glavni razlog a proizvođač cipela za kotrljajuće vodilice obično cilja na putnička dizala u višim zgradama, gdje se brzina i kvaliteta vožnje zajedno povećavaju. Cipele s kotrljajućim vodilicama također su uobičajene u projektima modernizacije gdje se starije dizalo nadograđuje na bržu putničku jedinicu bez mijenjanja postojeće tračnice.
| Značajka | Tipično ponašanje |
|---|---|
| Vrsta kontakta | Kontakt kotrljajućeg kotača duž površine tračnice |
| Razina trenja | Nisko, smanjuje nakupljanje topline pri većim brzinama |
| Potreba za podmazivanjem | Minimalno, ležajevi kotača zahtijevaju samo povremene provjere |
| Uobičajena postavka | Srednja do visoka putnička dizala |
Struktura papuče klizne vodilice i gdje je najbolja
Klizna vodilica drži fiksnu podstavu u stalnom kontaktu s tračnicom umjesto da se kotrlja po njoj. Ovaj dizajn dolazi u dva oblika: fiksna klizna vodilica, koja drži kruti položaj u odnosu na tračnicu, i elastična klizna vodilica, koja koristi mehanizam s oprugom za apsorbiranje malih nepravilnosti tračnice i smanjenje udara koji prolazi u automobil.
Fiksne klizne vodilice uglavnom se koriste na teretnim dizalima, gdje razmak s obje strane papuče treba ostati dosljedan, a razmak između obloge i gornje površine tračnice općenito se održava u rasponu od 0,5 do 2 milimetra . Ovaj uski, dosljedni razmak važniji je za aplikacije u teretnom prijevozu jer neravnomjerno opterećenje stvara ponovni bočni pritisak na sklop papuče vodilice.
Fiksni u odnosu na elastične klizne vrste
- Fiksna klizna vodilica, kruta montaža, obično uparena s teretnim dizalima
- Elastična klizna vodilica, podstava poduprta oprugom, obično se koristi na sporim putničkim dizalima
- Obje vrste ovise o čašici za ulje na vrhu cipele koja održava podstavu podmazanom
- Obje vrste odgovaraju srednjim i visokim zgradama koje rade nižim brzinama
Kupci koji uspoređuju a dobavljač cipela za klizne vodilice u odnosu na opciju temeljenu na valjcima obično otkrivaju da klizne vrste koštaju manje za održavanje u sporijim sustavima, budući da se obloga predvidivo troši, a intervale zamjene je lako planirati oko rutinskog servisiranja.
Usporedba raspona brzina između valjkastih i kliznih vrsta
Sposobnost brzine jedina je najjasnija linija razdvajanja između dvije vrste papuča za vođenje dizala. Grafikon u nastavku ilustrira opći raspon brzine s kojim se svaki tip obično podudara u projektima putničkih i teretnih dizala.
Ovi rasponi su opći industrijski obrasci, a ne fiksna ograničenja, budući da stvarni strop ovisi o cijelom dizajnu sustava dizala, a ne samo o vodilici. Unatoč tome, obrazac objašnjava zašto papuče s kotrljajućim vodilicama dominiraju u ekspresnim i visokim putničkim vagonima, dok klizne vrste ostaju uobičajene u teretnim i nižim zgradama.
Razlike u toleranciji zazora među tipovima vodilica
Razmak između podstave cipele i tračnice izravno utječe na to koliko će se automobil pomicati s jedne na drugu stranu. Manji, dosljedniji razmak općenito smanjuje vibracije, ali zahtijeva precizniju ugradnju i poravnanje tračnica.
Cipele s kotrljajućim vodilicama imaju tendenciju kretanja s užim efektivnim razmakom jer kotač održava stalni kontakt kotrljanja s tračnicom, dok su klizne papuče postavljene s malim radnim razmakom tako da se obloga ne veže za površinu tračnice tijekom vožnje.
Usvajanje uzorka papuča s kotrljajućim vodilicama u višim zgradama
Kako su se visine zgrada i brzine kretanja dizala povećavale u projektima nove gradnje i modernizacije, potražnja se postupno pomaknula prema sustavima na valjcima za osobna vozila. Redak ispod odražava ovaj opći usmjereni trend, a ne fiksnu statistiku.
Ova promjena je uglavnom potaknuta dvama čimbenicima o kojima se dosljedno izvještava u raspravama o industriji dizala: rastuća očekivanja u pogledu glatkoće vožnje u putničkim zgradama i sve veći udio projekata modernizacije koji povećavaju brzinu automobila bez zamjene cijelog sustava tračnica.
Usporedba izvedbe kroz ključne čimbenike odabira
Odabir između dizajna s kotrljajućim i kliznim dizajnom često se svodi na vaganje nekoliko čimbenika izvedbe zajedno, a ne na odabir samo na temelju brzine. Radarski grafikon u nastavku stavlja obje vrste u odnosu na pet čimbenika koje kupci obično procjenjuju.
Cipele s kotrljajućim vodilicama općenito postižu više ocjene za sposobnost brzine, glatkoću vožnje i kontrolu buke, dok papuče za klizne vodilice obično postižu više ocjene za jednostavnost održavanja i rukovanje teretom za teretni promet, zbog čega se teretna dizala još uvijek uvelike oslanjaju na fiksne klizne konstrukcije.
Instalacijski zahtjevi koji utječu na dugoročne performanse
Ispravna instalacija određuje hoće li bilo koji tip papuče vodilice funkcionirati kako je predviđeno tijekom vijeka trajanja dizala. Gornja i donja papuča vodilice moraju biti postavljene na istoj okomitoj liniji nakon postavljanja, bez iskošenja ili uvijanja između njih, i obje moraju biti poravnate sa središtem sklopa sigurnosne čeljusti.
Za fiksne klizne vodilice koje se posebno koriste na teretnim dizalima, razmak s obje strane papuče treba ostati dosljedan duž cijele duljine putovanja, a razmak između obloge i gornje površine tračnice općenito se drži unutar 0,5 do 2 milimetra raspon opisan ranije. Pogrešan zazor u bilo kojem smjeru može se brzo pokazati kao neravnomjerno trošenje ili teža vožnja.
Kontrolne točke instalacije koje vrijedi provjeriti
- Gornje i donje cipele poredane na jednu okomitu liniju
- Nema vidljivog iskrivljenja ili uvijanja preko sjedala papuče vodilice
- Poravnanje centrirano prema sigurnosnoj čeljusti na obje strane vozila i protuutega
- Konzistentan bočni razmak duž cijele tračnice
- Posuda za ulje napunjena i ispravno radi na klizećim cipelama
Usklađivanje vrste obuće vodiča s korištenjem u zgradi i dizalu
Odabir između papuče s kotrljajućim vodilicama za dizalo i papuče s kliznom vodilicom za dizalo postaje jednostavan kada su profil zgrade i zadatak dizala jasni. Tablica u nastavku sažima općenite obrasce koje kupci i timovi dijelova za dizala obično slijede.
| Profil zgrade ili dizala | Uobičajeni tip cipele za vođenje |
|---|---|
| Visoki putnički lift | Cipela za vođenje valjka |
| Putnički lift srednje visine | Cipela za vođenje valjka or elastic sliding guide shoe |
| Pasobrzinski putnički lift | Elastična klizna vodilica |
| Teretni lift | Fiksna klizna vodilica |
| Modernizacija s nadogradnjom brzine | Cipela za vođenje valjka replacement |
Timovi za ustanove koji rade na projektu zamjene cipela vodiča dizala često počinju od istog podudaranja profila prije nego što zatraže uzorke od prilagođena cipela za navođenje dizala dobavljača, budući da je usklađivanje postojeće širine tračnice i dimenzija sjedišta papuče jednako važno kao i usklađivanje same vrste papuče vodilice.
Prepoznavanje kada treba zamijeniti cipelu za navođenje
Cipele vodiča postupno se troše i većina timova za održavanje dizala nauči paziti na pregršt dosljednih znakova upozorenja umjesto da čeka potpuni kvar. Neuobičajeno pomicanje s jedne na drugu stranu u automobilu, zvuk škripanja ili škripanja pri vrhu ili dnu okvira automobila i vidljivi istrošeni utori na podstavi cipele najčešći su rani pokazatelji.
Timovi za nabavu koji se bave programom zamjene papuče za vođenje dizala obično zahtijevaju usklađene dimenzije za širinu tračnice i sjedište papuče za vođenje prije narudžbe, budući da će čak i dobro izrađena cipela imati loše rezultate ako ne pristaje na postojeću tračnicu. Rad s uspostavljenim dizalo vodič tvornica cipela Kina zasnovan na opskrbnom odnosu često skraćuje ovaj proces usklađivanja jer proizvodni timovi mogu referencirati crteže profila tračnica izravno u odnosu na postojeći alat.
O tvornici dijelova dizala Ningbo Yinzhou Fukangda
Tvornica dijelova za dizala Ningbo Yinzhou Fukangda osnovana je 2006. godine i nalazi se u industrijskom parku Da'ao, okrug Yinzhou, grad Ningbo, provincija Zhejiang, Kina. Tvrtka se fokusira na istraživanje, razvoj, proizvodnju i prodaju dijelova za dizala, radeći i kao proizvođač obuće za vodilice za dizala i kao tvrtka za proizvodnju tračnica za dizala koja opslužuje domaće i međunarodne lance opskrbe dizala.

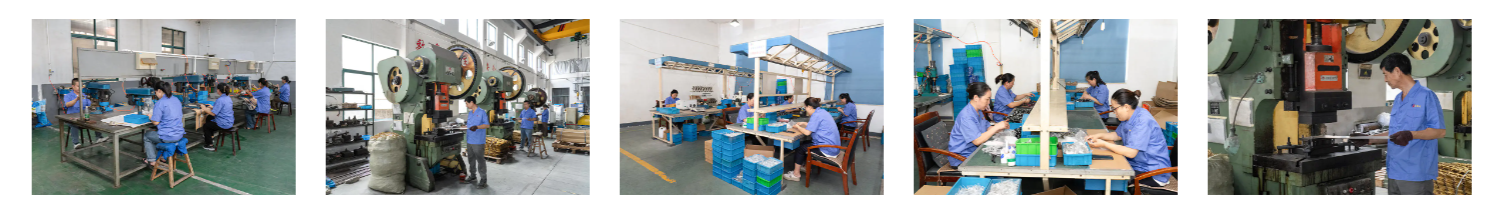

Proizvodni centar pokreće niz napredne hardverske i opreme za obradu plastike zajedno sa zrelim linijama za montažu i inspekcijskim postupcima, podržavajući preciznost, kvalitetu i stabilan kontinuitet opskrbe u svakoj proizvodnoj seriji. Kao an OEM vodilica dizala and Kineski proizvođač obuće za navođenje dizala , Fukangda je izgradio dugogodišnju suradnju s priznatim markama dizala koje djeluju na domaćem tržištu, uključujući odnose koji obuhvaćaju Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki i Singlin projektne kanale, odražavajući snažnu reputaciju izgrađenu tijekom godina dosljedne opskrbe unutar industrije dijelova za dizala.
Često postavljana pitanja
To je klizna ili kotrljajuća naprava postavljena između kabine dizala ili protuutega i tračnice, čime je putovanje ograničeno na jednu okomitu putanju.
Stabilizira kabinu ili protuuteg na tračnici, sprječava otklon, naginjanje ili njihanje dok se dizalo kreće gore-dolje.
Tipično postavljanje koristi četiri papuče vodilice na okviru automobila i četiri na okviru protuutega, smještene u gornjem i donjem kutu svake.
Sjedalo i tijelo tračnice obično su metalni, dok je podstava cipele često materijal otporan na habanje dizajniran da smanji trenje o tračnicu.
Vodilice dolaze u nizu standardnih veličina profila u obliku slova T, s odgovarajućom veličinom odabranom na temelju težine automobila, brzine i raspona tračnica između nosača.
Tračnice se montiraju sekciju po sekciju na zidne nosače unutar osovine, provjeravaju okomitu poravnatost i spajaju ribljim pločama prije postavljanja papuča vodilica.
Tehničari mjere širinu tračnice, ravnost radne površine i okomito poravnanje duž osovine pomoću čeljusti i provjere ravnosti na više točaka.
