Cipela klizne vodilice dizala: vrste, vodič za odabir i usporedbu

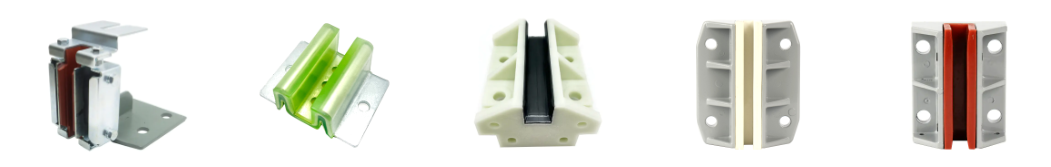

Uobičajene vrste i karakteristike

Papuče klizne vodilice dizala općenito se grupiraju prema načinu na koji apsorbiraju nepravilnosti tračnica i prema materijalu obloge koji se koristi na kontaktnoj točki. Odabir između ovih tipova utječe na udobnost vožnje, razinu buke i koliko često je oblogu potrebno zamijeniti, tako da je razumijevanje razlika praktičan prvi korak za svakog kupca dijelova dizala.

Materijal košuljice jedna je od najvažnijih karakteristika unutar svake vrste, budući da izravno određuje ponašanje trenja, razinu buke i stopu trošenja. Uobičajeni materijali obloge uključuju standardni najlon, samopodmazujući najlon umetnut u ulje i polioksimetilen (POM), od kojih svaki nudi različitu ravnotežu otpornosti na trošenje, prigušivanja buke i isplativosti. Odabir prave kombinacije vrste cipele i materijala obloge obično se vodi brzinom dizala, težinom kabine i stanjem tračnice, o čemu se detaljnije govori u odjeljku o odabiru u nastavku.

Princip rada i struktura

Cipela klizne vodilice dizala funkcionira tako da održava kontinuirani kontakt između zamjenjive košuljice i vodilice dok kabina ili protuuteg putuju okomito, ograničavajući bočno pomicanje dok dopušta slobodno okomito pomicanje. Struktura je namjerno jednostavna, što je dio razloga zašto klizne vodilice ostaju pouzdana, široko specificirana komponenta u industriji dizala.

Tijekom rada, kontaktni kanal tračnice omotava se oko glave vodilice u obliku slova T, pri čemu obloga apsorbira trenje na svim kontaktnim površinama dok se vozilo kreće. U izvedbama s oprugom, opružni element omogućuje malo pomicanje košuljice prema unutra i prema van, kompenzirajući male neusklađenosti tračnica bez prijenosa snažnog trzaja u okvir automobila. Budući da je košuljica primarna habajuća komponenta, njen materijal i debljina projektirani su tako da daju predvidljivu, postupno habajuću površinu koja se može pregledati i zamijeniti mnogo prije nego što utječe na kvalitetu vožnje ili integritet kontakta tračnice.

Scenariji primjene i kriteriji odabira

Klizne vodilice za dizala primjenjuju se na putnička dizala, teretna dizala i sklopove protuutega, s pravom konfiguracijom koja prvenstveno ovisi o nazivnoj brzini dizala, opterećenju kabine i profilu vodilice. Ispravno usklađivanje ovih varijabli utječe na kvalitetu vožnje, razinu buke i koliko često timovi za održavanje moraju planirati zamjenu obloge.

Nazivna brzina općenito je jedini najutjecajniji čimbenik pri odabiru papuče vodiča, budući da veće brzine povećavaju i učestalost događaja u kontaktu s tračnicom i osjetljivost putnika na bilo koju prenesenu vibraciju. Krofnasti grafikon u nastavku ilustrira opću, reprezentativnu podjelu mjesta na kojima se klizne vodilice najčešće primjenjuju u različitim slučajevima upotrebe dizala, što je koristan kontekst pri procjeni tipičnih obrazaca potražnje u portfelju zgrada ili voznom parku.

Prije pregledavanja grafikona, vrijedno je napomenuti da stvarni omjeri variraju ovisno o regiji, vrsti zgrade i starosti dizala, tako da se brojke u nastavku trebaju čitati kao opći reprezentativni obrazac, a ne kao precizna tržišna mjera. Grafikon dijeli tipičnu upotrebu klizne vodilice u četiri široke kategorije: putnička dizala male i srednje brzine, teretna i teretna dizala, sklopovi protuutega u brzinskim klasama i projekti modernizacije ili zamjene retrofita. Ova vrsta raščlambe pomaže ilustrirati zašto se kriteriji odabira materijala obloge toliko razlikuju između aplikacije za prijevoz tereta i primjene za putnike koji rade s višim radnim ciklusom.

Najveći segment u ovoj reprezentativnoj raščlanjivanju su putnička dizala niske i srednje brzine, što odražava koliko su široko klizne vodilice specificirane u stambenim i poslovnim zgradama gdje nazivne brzine ostaju unutar udobnog radnog raspona za klizni kontakt. Teretna i teretna dizala čine sljedeći najveći segment, budući da ove primjene općenito daju prednost izdržljivosti nosivosti u odnosu na glatkije karakteristike vožnje povezane s kotrljajućim papučama. Sklopovi protuutega pojavljuju se kao značajan udio jer se klizne vodilice obično koriste na protuutezima čak iu dizalima gdje je sama kabina nadograđena na kotrljajuće vodilice, budući da je udobnost vožnje protuutega manje kritična za putnike. Projekti modernizacije i rekonstrukcije predstavljaju manji, ali stabilan udio, odražavajući tekući ciklus zamjene u starim voznim parkovima dizala. Ovaj obrazac također objašnjava zašto mnogi proizvođači dijelova za dizala održavaju širok raspon stilova nosača, budući da projekti rekonstrukcije često moraju odgovarati naslijeđenim OEM konfiguracijama montaže više originalnih marki. Upravitelji objekata koji nadziru velike portfelje dizala često smatraju korisnim interno praćenje ove vrste podjele korištenja, budući da to pomaže u predviđanju koji će materijali obloga i vrste nosača imati najveću količinu zamjene. Prepoznavanje u koji segment spada određeno dizalo praktičan je prvi korak prije nego što zatražite ponudu od proizvođača ili dobavljača obuće za vodiče.

Detaljna usporedba kliznih i kotrljajućih vodilica

Klizne vodilice i valjkaste vodilice održavaju kabinu dizala poravnatom s vodilicom, ali se značajno razlikuju u mehanizmu, karakteristikama vožnje i profilu održavanja. Razumijevanje ovih razlika pomaže kupcima da izbjegnu navođenje pogrešne vrste komponente za danu nazivnu brzinu i radni ciklus određenog dizala.

Materijal obloge druga je glavna usporedna točka unutar samih papuča kliznih vodilica, budući da različite polimerne obloge nude različit vijek trajanja pod sličnim radnim uvjetima. Naslagani stupčasti grafikon u nastavku uspoređuje relativni doprinos usluge tri uobičajena materijala obloge kroz dva radna čimbenika: otpornost na habanje i performanse prigušivanja buke, dajući kombinirani prikaz kako svaki materijal ustupa ta dva svojstva.

Prije nego pogledate grafikon, imajte na umu da stvarni životni vijek i razina buke uvelike ovise o stanju tračnica, praksi podmazivanja i radnom ciklusu dizala, tako da prikazane vrijednosti predstavljaju općenite relativne usporedbe, a ne fiksna jamstva za bilo koju instalaciju. Tri uspoređena materijala su standardni najlon, samopodmazujući najlon s uljem i POM. Svaki je stupac podijeljen u dva naslagana segmenta koji predstavljaju relativni doprinos otpornosti na habanje i relativni doprinos prigušivanju buke, tako da ukupna visina stupca odražava ukupnu relativnu izvedbu u kombinaciji oba faktora.

Grafikon pokazuje jasno napredovanje od standardnog najlona preko najlona ugrađenog u ulje do POM-a, pri čemu se ukupna visina stupa povećava u odnosu na otpornost na habanje i prigušivanje buke kako materijali postaju sve specijaliziraniji. Standardni najlon obično nudi najosnovniji profil performansi među ova tri, zbog čega je i dalje uobičajen u teretnom prijevozu i aplikacijama s nižim radnim ciklusom gdje isplativost komponenti nadmašuje korist produženog vijeka košuljice. Najlon s samopodmazivanjem ugrađen u ulje pokazuje značajan napredak u otpornosti na habanje jer ugrađeno mazivo smanjuje površinsko trenje na kontaktnoj točki, što također doprinosi umjerenom poboljšanju prigušivanja buke. POM pokazuje najbolje kombinirane performanse u ovoj usporedbi, uglavnom zbog svoje veće inherentne krutosti i dimenzionalne stabilnosti, što pomaže u održavanju dosljedne geometrije kontakta sa tračnicom tijekom duljeg servisnog intervala. Ova progresija ilustrira zašto projekti modernizacije dizala i putnička dizala s većim radnim ciklusom često navode POM ili najlonske obloge ugrađene u ulje umjesto standardnog najlona, ​​iako standardni najlon ostaje razuman izbor za aplikacije s nižim zahtjevima. Vrijedno je napomenuti da na performanse prigušivanja buke također utječu kalibracija opruge i poravnanje tračnica, a ne sam materijal košuljice, tako da odabir košuljice treba razmotriti zajedno s pravilnom ugradnjom i praksom podešavanja. Timovi za održavanje koji uspoređuju opcije košuljice trebali bi zatražiti smjernice proizvođača o očekivanom vijeku trajanja za njihovu specifičnu brzinu dizala i radni ciklus, umjesto da se oslanjaju isključivo na općenite usporedbe materijala poput ove prikazane ovdje. Budući da je zamjena košuljica rutinski zadatak održavanja, mnogi kupci standardiziraju jedan materijal košuljice u cijeloj floti kako bi pojednostavili inventar i planiranje zamjene.

Industrijski trendovi u kompatibilnosti brzina vodilice i tračnice

Kako su nazivne brzine dizala općenito imale tendenciju povećanja u novim instalacijama, odnos između tipa papuče vodilice i brzine tračnice postao je sve važniji dio rasprava o specifikacijama. Grafikon raspršenosti u nastavku predstavlja opći, ilustrativni prikaz načina na koji se upotreba papuče s kliznim i valjkastim vodilicama raspoređuje u rasponu nazivnih brzina dizala, na temelju općeg promatranja industrije, a ne na određenom izmjerenom skupu podataka.

Prije pregledavanja grafikona, vrijedi naglasiti da individualni zahtjevi za gradnju, kvaliteta tračnica i očekivanja udobnosti vožnje mogu pomaknuti određeni projekt prema bilo kojoj vrsti papuče za vođenje izvan ovog općeg obrasca. Svaka točka na dijagramu predstavlja opći primjer primjene, ucrtan s nazivnom brzinom na vodoravnoj osi i relativnim prioritetom vožnje na okomitoj osi, kako bi se ilustrirala gdje se aplikacije papuče s kliznom vodilicom grupiraju u odnosu na aplikacije papuče s valjkom.

Raspršeni uzorak prikazuje aplikacije klizne vodilice, u svjetlijoj nijansi, grupirane prema području niže brzine, nižeg prioriteta udobnosti vožnje, dok se aplikacije valjkaste vodilice, u tamnijoj sjeni, grupiraju prema regiji veće brzine, većeg prioriteta udobnosti vožnje. Ovo grupiranje odražava opći obrazac industrije gdje klizni kontakt ostaje potpuno adekvatan pri nižim brzinama, budući da vibracije povezane s trenjem i stvaranje topline ostaju unutar upravljivog raspona. Kako se nazivna brzina povećava, obično se povećavaju i očekivanja udobnosti vožnje, osobito u komercijalnim i visokim putničkim zgradama, što pomiče preferencije specifikacija prema papučama s valjcima koje smanjuju vibracije povezane s trenjem pri većim brzinama putovanja. Postoji vidljiva prijelazna zona u sredini grafikona gdje se pojavljuju obje vrste cipela za vođenje, odražavajući projekte iz stvarnog svijeta gdje sama brzina ne određuje u potpunosti izbor, jer čimbenici kao što su kvaliteta tračnica, obrazac korištenja zgrade i proračun za modernizaciju također igraju ulogu. Ova prijelazna zona važan je zaključak za timove za specifikacije, budući da pokazuje da dizala srednje brzine nisu automatski ograničena na jednu vrstu papuče za vođenje i da ih treba procijeniti na temelju kombinacije čimbenika, a ne same brzine. To također objašnjava zašto neki proizvođači dizala i izvođači radova na modernizaciji nastavljaju specificirati dobro dizajnirane klizne vodilice, uključujući tipove s oprugom i kompozitnim oblogama, čak i pri brzinama gdje su valjkaste vodilice uobičajene, osobito kada troškovna učinkovitost i mehanička jednostavnost ostaju prioriteti. Za kupce koji upravljaju voznim parkom dizala s mješovitom brzinom, ovaj je uzorak korisna polazna točka za grupiranje jedinica prema vjerojatnoj vrsti papuče za vođenje prije nego što zatraže ponude od proizvođača ili dobavljača cipela za klizno vođenje dizala.

Ova vrsta rada na usklađivanju aplikacija ima koristi od proizvođača sa širokim praktičnim iskustvom u više marki dizala i klasa brzine. Ningbo Yinzhou Fukangda Elevator Parts Factory, osnovana 2006. godine sa sjedištem u industrijskom parku Da'ao, okrug Yinzhou, grad Ningbo, provincija Zhejiang, proizvođač je i tvornica dijelova za dizala specijalizirana za istraživanje, razvoj, proizvodnju i prodaju komponenti za dizala, uključujući klizne vodilice. Proizvodni centar tvrtke upravlja nizom hardvera i opreme za obradu plastike zajedno sa zrelim proizvodnim linijama za montažu i postupcima inspekcije, podržavajući dosljednu preciznost i kvalitetu u opskrbi. Tijekom svoje povijesti poslovanja, tvrtka je izgradila iskustvo suradnje s dobro etabliranim markama dizala, uključujući Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific i Suzuki, što odražava široko poznavanje konfiguracija nosača i profila tračnica koji se koriste u različitim sustavima dizala, što je posebno relevantno za projekte modernizacije i naknadne ugradnje koji uključuju flote dizala različitih marki.

Smjernice za održavanje za dugotrajan pouzdan rad

Rutinska provjera i pravovremena zamjena košuljice ono su što osigurava stalne performanse kliznih vodilica tijekom životnog vijeka dizala. Budući da je obloga dizajnirana kao komponenta za habanje, strukturirani raspored pregleda općenito je učinkovitiji od čekanja na primjetne probleme s kvalitetom vožnje prije poduzimanja radnji.

1. Redovito provjeravajte debljinu košuljice i stanje površine, provjeravajući postoji li neravnomjerno trošenje koje može ukazivati ​​na neusklađenost tračnice ili pretjerani pritisak opruge.
2. Potvrdite da se podmazivanje tračnica primjenjuje i održava u skladu s radnim zahtjevima dizala, budući da neadekvatno podmazivanje ubrzava trošenje košuljice na kliznim papučama.
3. Provjerite napetost opruge i zazor na opružnim cipelama kako biste bili sigurni da su unutar raspona podešavanja navedenog od strane proizvođača.
4. Poslušajte neuobičajenu buku ili vibracije tijekom rada, što često signalizira istrošenost košuljice, neusklađenost tračnica ili olabavljenu montažnu konzolu prije nego što se pojave vidljiviji simptomi.
5. Provjerite jesu li vijci montažnog nosača ispravno zategnuti, budući da vibracije tijekom vremena mogu postupno olabaviti pričvršćivače i na kabini i na sklopovima vodilice protuutega.
6. Zamijenite obloge proaktivno kada se istrošenost približi minimalnoj debljini koju preporučuje proizvođač, umjesto da čekate dok kontakt s tračnicama ne bude ugrožen.

Održavanje jednostavnog dnevnika inspekcije koji bilježi mjerenja debljine košuljice tijekom vremena olakšava predviđanje vremena zamjene i planiranje inventara rezervnih dijelova umjesto reagiranja na neočekivano trošenje. Budući da je zamjena košuljice obično rutinski zadatak niske složenosti u usporedbi s servisom papuče ležaja kotrljajuće vodilice, mnogi timovi za održavanje tretiraju je kao dio standardnog periodičnog posjeta servisu. Suradnja s proizvođačem obuće za klizne vodilice dizala koji nudi dosljednu kvalitetu proizvoda i lako dostupne zamjenske obloge pomaže minimizirati vrijeme koje dizala provedu izvan pogona tijekom rutinskog održavanja.
